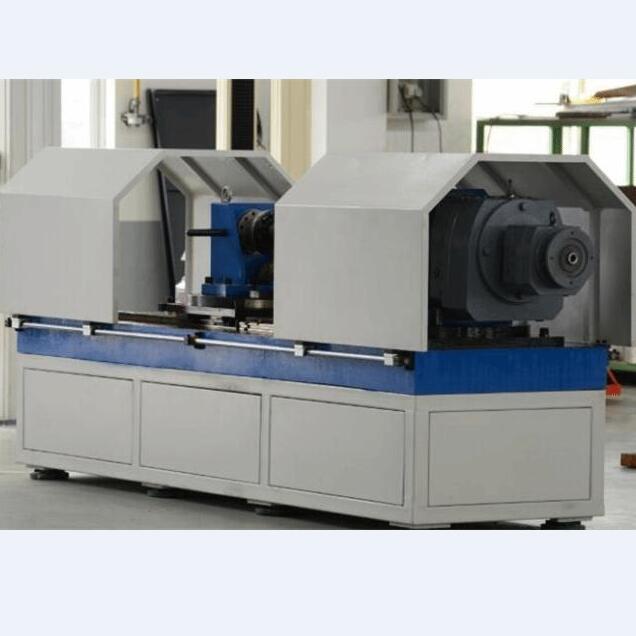

NDW-5000花鍵轂扭轉試驗機 花鍵轂扭轉試驗機基本信息 型號：NDW-5000 分辨率：0.001 測量精度：1級 加工定制：是 電源電壓：380V 規格：NDW-5000 重量：2500kg 測量范圍：0-10000N.m 外形尺寸：2100*1200*850mm 汽車同步器齒轂又稱為花鍵轂，就是用花鍵軸連接的輪轂,圓形內部有花鍵槽,主要用來傳遞受力比較大的動力。同 步器其實說白了就是在結合套和齒輪組上布置的摩擦片，與一般摩擦片不同的是，它的摩擦面是錐形的。摩擦片的作用是在直齒和圓盤的立齒相接觸以前，提前 進行摩擦，來將轉速較大的一方的能量傳遞給轉速較小的一方，使得轉速較小的一方提升轉 速，達到與轉速較大的一方轉速同步。這樣不僅可以保證正常換擋，還能起到緩沖的作用，而錐面摩擦片組的數目與材質則直接影響到了同步器性能的優劣。同步器 的檢測對于人們的安全起到很大的作用。因此，同步器齒轂出廠前都會進行檢測。 花鍵轂扭轉試驗機是專門針對檢測單位、高等院校、科研院所而設計的新一代雙空間微機控制試驗機。試驗機主機與輔具的設計借鑒了國外的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過永茂控制器，經交流伺服調速系統控制交流伺服電機轉動，經減速系統減速后通過精密進口滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
花鍵轂扭轉試驗機主要參數： 試驗力：0-10000nm 試驗機級別：1級 測量范圍:1%FS- FS； 扭矩示值誤差：優于1%；扭矩重復性誤差優于1% 角度分辨率：0.01 角度測量精度：優于1% 扭轉附具：三爪卡盤式、雙向頂緊式 試驗行程：300mm或500mm（可加大） 扭轉速度控制范圍：0.01R/min～5R/min無極調速 扭轉速度控制精度：優于1% 試驗機級別：1級 外觀：應符合GB/T2611要求 成套性：符合標準要求 保護功能：試驗機有過載保護功能 齒轂抗扭試驗機，齒轂扭矩檢測設備供電電源：220V，50Hz 標簽：NDW-5000齒轂抗扭試驗機 花鍵轂扭轉試驗機
|
